آشکارسازهای نشت گاز تجاری اغلب به آشکارسازهای lpg و شیرهای برقی نیاز دارند، یک سیستم کنترل اتصال ایمنی گاز کلاسیک و عملی. استفاده از یک کنترلر رله استاندارد (که اغلب "کنترل کننده زنگ هشدار" یا "جعبه کنترل هشدار گاز" نامیده می شود) به جای PLC کاملاً امکان پذیر است و رایج ترین راه حل، کم هزینه{{1} و بسیار قابل اعتماد است.

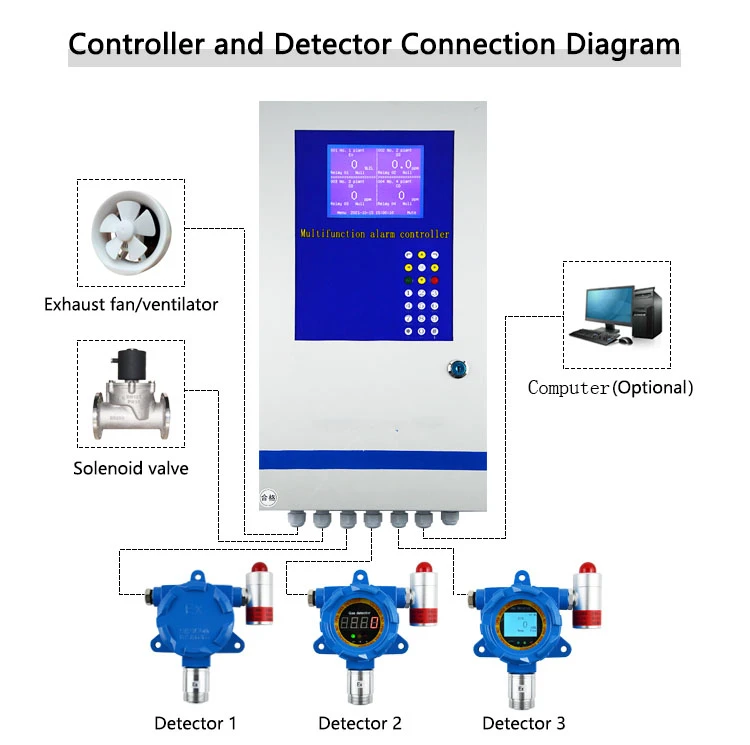

1. منطق اصلی کل سیستم این است:
هشدار آشکارساز ← فعال سازی کنترلر ← خروجی رله → شیر برقی -روشن می شود و بسته می شود.
در زیر روش اتصال، اصل کار و اقدامات احتیاطی را به تفصیل توضیح خواهم داد.
2. اجزای سیستم و اصل عملیات:
آشکارساز گاز EX: مسئول تشخیص غلظت گاز در هوا. هنگامی که غلظت به آستانه زنگ تنظیم شده خود می رسد، سیگنالی را به کنترل کننده می فرستد.
کنترل کننده هشدار: مغزهای سیستم. سیگنال آشکارساز را دریافت می کند و رله های داخلی را طبق منطق از پیش تعیین شده (معمولاً بلافاصله پس از زنگ هشدار) کنترل می کند.
شیر برقی: روی خط لوله گاز نصب می شود و به عنوان محرک نهایی عمل می کند. معمولاً برای اطمینان از خاموش شدن خودکار گاز در صورت قطع برق یا اضطراری، معمولاً باز است (در هنگام روشن شدن باز است، در صورت خاموش شدن بسته می‌شود).
پنل کنترل در هم قفل شده: این به جعبه کنترلی اشاره دارد که کنترل کننده آلارم، رله ها، منبع تغذیه و پایانه های سیم کشی را در خود جای داده است.
اصل: در شرایط عادی، کنترل کننده برق شیر برقی را تامین می کند و آن را باز نگه می دارد و گاز را به طور معمول تامین می کند. اگر نشتی رخ دهد و ردیاب lpg زنگ خطر را به صدا درآورد، کنترل کننده بلافاصله برق شیر برقی را قطع می کند و باعث می شود که فنر به سرعت بسته شود و گاز خاموش شود.
3. مراحل اتصال مفصل
مرحله 1: رابط های دستگاه را بشناسید
قبل از سیم کشی، حتماً دفترچه راهنمای هر سه دستگاه را بخوانید و پایانه های سیم کشی مربوطه را شناسایی کنید.
تشخیص نشت گاز LPG:
به طور معمول دارای: پایانه های مثبت و منفی منبع تغذیه (V+/V{1}} یا POWER) و خروجی سیگنال هشدار (ALARM یا COM/NO/NC).
خروجی آلارم معمولاً یک تماس رله (کنتاکت خشک غیرفعال) با سه ترمینال است: مشترک (COM)، معمولاً باز (NO) و معمولاً بسته (NC). معمولاً از COM و NO استفاده می شود.
4. گازکنترل کننده هشدار:
پورت ورودی: برای اتصال سیگنال هشدار آشکارساز استفاده می شود. معمولاً با برچسب INPUT یا ALARM IN، همچنین شامل مجموعه ای از COM و NO (یا IN+ و IN- برای سیگنال های فعال است، اما خروجی های رله رایج تر هستند).
پورت خروجی: این یک رله در داخل کنترلر است که توسط یک سیگنال هشدار راه اندازی می شود. معمولاً با برچسب OUTPUT، RELAY یا CONTROL، از سه پایانه نیز تشکیل شده است: COM، NO و NC. ما از COM و NC (به طور معمول بسته) یا COM و NO (معمولاً باز) استفاده می کنیم، بسته به طراحی منطقی، همانطور که در زیر توضیح داده شده است.
5. شیر برقی:
رابط ساده ترین است و از دو سیم تشکیل شده است: منبع تغذیه مثبت (+) و منبع تغذیه منفی (-). ولتاژ کاری (معمولا DC 24 ولت یا AC 220 ولت) را برای مطابقت با توان خروجی کنترلر تأیید کنید.
مرحله 2: منطق و راه حل سیم کشی (بسیار مهم!)
در اینجا دو راه حل رایج سیم کشی آورده شده است. راه حل 1 توصیه می شود زیرا به اصل "شکست-ایمن" پایبند است.
راه حل 1: خاموش کردن برای بستن شیر (بکار افتاد-ایمن)
در این محلول، شیر برقی برای باز ماندن نیاز به برق مداوم دارد. در صورت هشدار یا قطع برق سیستم، شیر برقی برق را از دست می دهد و بسته می شود و حداکثر ایمنی را فراهم می کند.
خروجی کنترلر از یک تماس "به طور معمول باز (NO)" استفاده می کند.
منطق عملیاتی:
حالت عادی: کنترلر هیچ آلارمی ندارد، رله داخلی غیرفعال است و پایانه های COM و NO قطع شده اند. در این مرحله شیر برقی برق نمی گیرد و بسته است؟ نادرست! منطق "روشن{1} ایمن" اضافی مورد نیاز است.
برای دستیابی به "شیر باز در عملکرد عادی و شیر بسته در زنگ هشدار"، ما به یک منبع تغذیه خارجی، مستقل از رله هشدار کنترلر، برای تغذیه شیر برقی نیاز داریم. با این حال، این هدف از پیوند را شکست می دهد.
بیایید این را اصلاح کنیم و از یک روش اتصال استانداردتر استفاده کنیم:
در واقع، رویکرد استانداردتر استفاده از کنتاکت "به طور معمول بسته (NC)" رله خروجی کنترلر برای ایجاد مدار "روشن، زنگ خاموش" عادی است.
6. روش اتصال استاندارد صحیح:
ابتدا منبع تغذیه عملکرد شیر برقی (مثلاً ترمینال مثبت منبع تغذیه 24 ولت DC) را به صورت سری به ترمینال معمولی بسته (NC) رله خروجی کنترلر وصل کنید.
سپس سیم را از ترمینال مشترک (COM) به قطب مثبت (+) شیر برقی وصل کنید.
ترمینال منفی ({0}}) شیر برقی مستقیماً به قطب منفی منبع تغذیه متصل است.
حالت عادی: کنترل‌کننده هیچ آلارمی ندارد و کنتاکت‌های COM{0}}NC رله خروجی داخلی آن رسانا هستند. جریان به آرامی جریان می یابد، شیر برقی را انرژی می دهد و آن را باز می کند.
وضعیت هشدار: هنگامی که آشکارساز هشدار می دهد، کنترل کننده بلافاصله رله داخلی را فعال می کند و مخاطبین COM{0}}NC را قطع می کند. این کار مدار منبع تغذیه را به شیر برقی قطع می‌کند،{2}}آن را خاموش می‌کند و به سرعت آن را می‌بندد.
حالت قطع برق: به همین ترتیب، شیر برقی برق را از دست داده و بسته می شود. (ایمن ترین)
7. توضیحات سیم کشی:
آشکارساز LPG به کنترلر:
ترمینال COM آشکارساز را به ورودی IN_COM کنترلر وصل کنید.
ترمینال NO آشکارساز را به ورودی IN_NO کنترلر وصل کنید.
برق (V+، V-) را هم به آشکارساز و هم به کنترلر اعمال کنید.
کنترل کننده هشدار گاز LPG به شیر برقی:
ترمینال مثبت (V+) منبع تغذیه خارجی 24 ولت را به ترمینال OUT_NC (معمولاً بسته) در خروجی کنترلر وصل کنید.
ترمینال OUT_COM (مشترک) در خروجی کنترلر را به ترمینال مثبت (+) شیر برقی وصل کنید.
ترمینال منفی ({0}}) شیر برقی را مستقیماً به ترمینال منفی (V-) منبع تغذیه 24 ولت وصل کنید.
